COPRA RF 开口与闭口截面

COPRA RF 开口与闭口截面设计

多年来我们一直致力于改进我们的CAD软件系统 COPRA RF 以满足冷弯成型行业不断发展的需求。COPRA RF 对简单或复杂的开、闭口截面均适用。如果再搭配应用其他的模块,如 COPRA RF Roll Design 模块,就可以覆盖完整的冷弯成型流程。

现在的截面设计日趋复杂,亟需一款高效的软件能处理其CAD设计并进行辊花展开计算,这是目前仅能进行简单截面和轧辊设计的软件所不能胜任的。目前的辊压设计所用板材越来越少薄、成型前后处理加工工艺越来越多,这也需要一款软件来实现这些设计要求,即将这些流程集成于一套智能的、相互关联的系统流程中,覆盖设计、仿真和管理的各个方面。

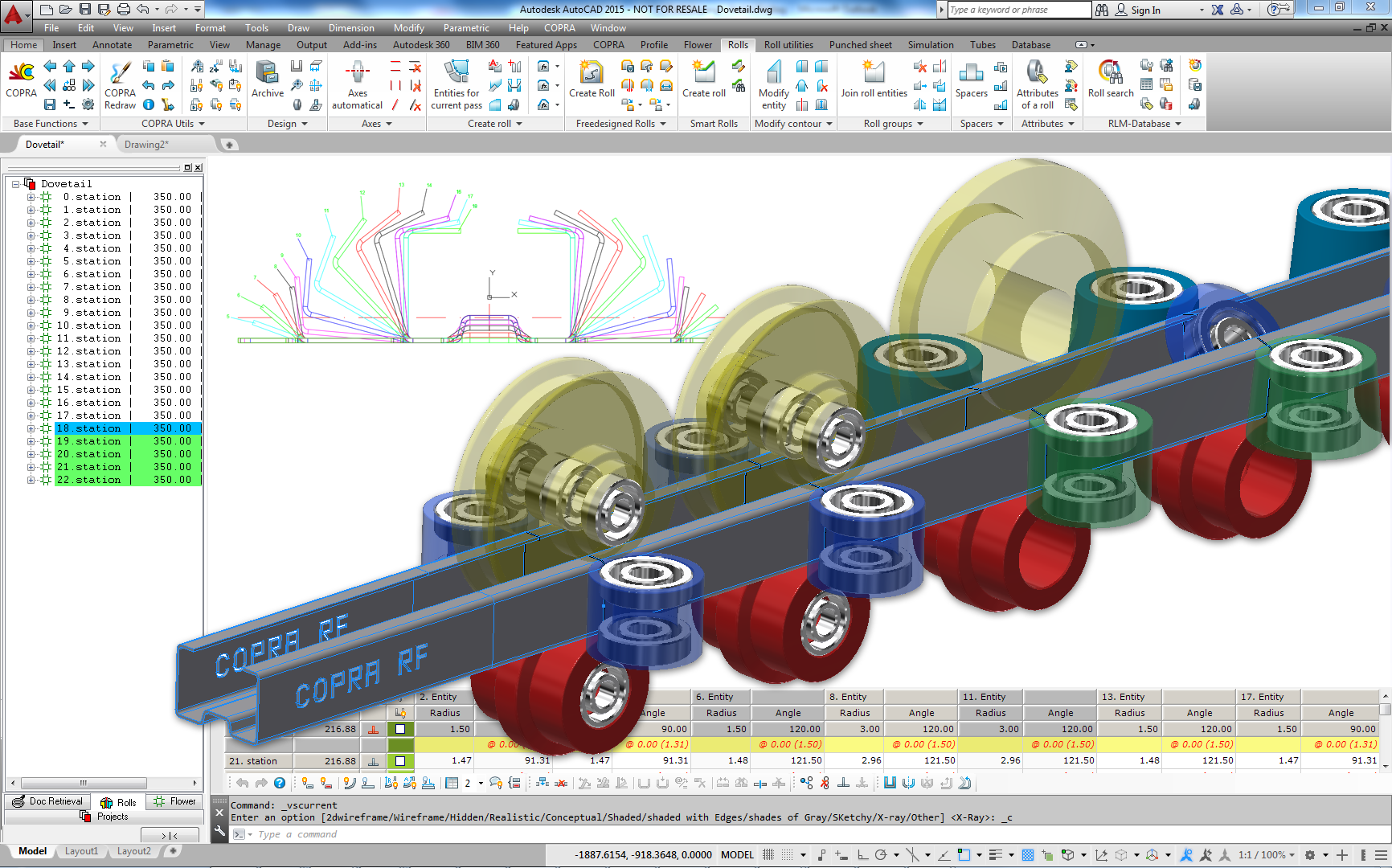

COPRA RF 是设计各种开、闭口截面并进行辊花展开计算的理想解决方案。我们的软件提供了数种途径来设计各种截面,并能以一种表格的形式进行参数化的辊花展开(通过 COPRA RF Spreadsheet)。COPRA RF 还有其他针对梯形和波纹板材的特征可供使用,同时也可对辊花的展开进行优化和分析(通过 COPRA RF Flower Technology, COPRA RF FTM)。通过这些功能,我们可以确定一些重要的因素,如回弹、两架次之间的板边和长度方向的最优路径等。

装配检查-轻松调试整条辊压成型产线

工艺优化一直是data M关注的焦点。因此我们在COPRA RF 2017中引入了新的AssemblyCheck特征,简化了产线的制造过程。用COPRA轧辊扫描仪测量轧辊轮廓并导入数据到COPRA RLM后,COPRA RF可以处理并比较轧辊轮廓。这就可以立刻得到轧辊的制造偏差。因此,可能出现产品缺陷的架次可在生产前就被检出。通过调整个别的轧辊,可以更新整个产线的设计。

通过 COPRA RF Roll Design 高效设计轧辊

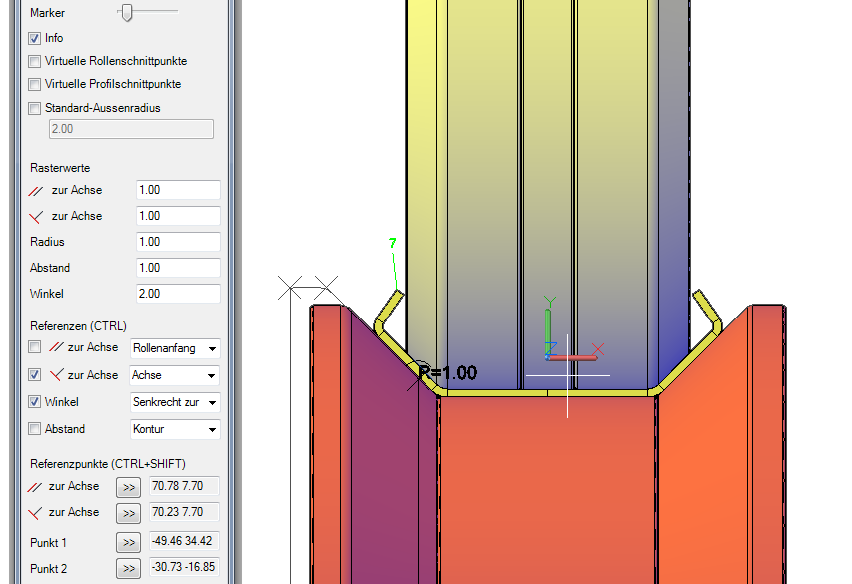

轧辊设计与成型策略一样重要,高效的轧辊设计也是影响产品质量和成本的重要因素。通过 SmartRolls 工具,基于截面形状整个轧辊的设计几乎可以实现自动化。我们的经验是通过运用该工具,在一个轧辊设计中鼠标点击次数大大减少。此外,COPRA RF Sections 还提供了很多常用截面的现成的轧辊工具,如U型截面、C型截面等。COPRA RF i 不仅可以计算轧辊的边缘,还可以进行细致的参数计算,如有孔的轧辊重量等。

工艺流程优化,高效

COPRA RF Sections 也为时下普遍应用的轧辊组合提供了相应的特征和解决方案。对于经常用到的不同尺寸但形状相同的截面,可以自动进行辊花的调整。相同形状的截面只需进行一次辊花展开计算-一个相当有高效的收获

  • CADfinder 项目和文档管理
  • 通过COPRA RF Spreadsheet进行参数化的辊花展开
  • 通过SmartRolls进行高效的轧辊设计
  • 集成的工作流程—随时验证
  • 自动生成产品文档
  • 孔编辑器:编辑2D/3D模型
  • 通过COPRA RF DTM进行仿真分析
